空から森が見える日まで

愛知県の緑化推進事業がイイという話_その2

「愛知県の緑化推進事業がイイという話_その1」で安城市の「おかずや＋CAFE」さんをご紹介しましたが、愛知県で助成を活用した事例は他にもあります。

今年5月に施工した大府市のyo houseです。

以前もこのブログに書きましたが、愛知県で屋上緑化助成を受けるには80㎡以上の面積を緑化する必要があります。※1

 yo houseの場合、母屋のみのだと面積を満たさないため、別棟の屋根も草屋根化することで80㎡の緑化面積を確保しました。設計の倉橋友行さんが工夫された点だと思います。

手前が別棟、奥が母屋の草屋根。

母屋。

別棟。

やはり工事直後なので目砂が目立ちますが、数週間後にはこのようになります。＊

玄関付近から見たところ。外構は残念ながらイケガミの施工ではありませんが、石のボリュームがすごい！城郭の石積を思わせる迫力です。

リビングからの眺め。草屋根が借景になっています。クライアント自身が部屋に居ながらにして「眺める」ことを楽しめる例です。＊

草屋根の上でひなたぼっこ。＊

施工中は工務店の箱屋さんにもとてもお世話になりました。現場の雰囲気もよくて、職方さんが皆親切で、本当に助かりました。

そういえばだいぶ以前、今年傘寿を迎える叔父が「靖幸君、そのうち名古屋に営業所が出せたらいいな」と言っておりました。色々なことを考えると簡単なことではないでしょうが、こうやって東海地区での事例が徐々に増えていくのをとても喜びつつ、あの時の叔父の言葉を思い出しています。

※10月12日（日）13日（月）にyo houseのオープンハウスがあります。ご興味のある方はこちらをご覧下さい。

yo house
設計：倉橋友行/倉橋友行建築設計室　
施工：松本繁雄/箱屋
草屋根設計施工：株式会社イケガミ

写真：＊は倉橋友行。

※1助成の対象となる面積はいわゆる垂直投影面積なので、草屋根の場合注意が必要です。
草屋根は勾配があるので、垂直投影面積と実際の面積が異なります。例えば100㎡（10m×10m）4寸勾配方流れの実際の面積は104.4㎡となります。費用は104.4㎡分、助成は100㎡分、ということになるわけです。既定ぎりぎりで助成の申請をする場合は注意が必要です。

知り合いの知り合いだった...ー草屋根キット販売1号ー

「植木屋が草を植える時代ー草屋根キット販売2号ー」で川越の金大さんの草屋根キット販売のことを報告しましたが、「2号」があるということは、「１号」もあります。

 今年の春頃、長野県辰野町の有限会社保然（ほぜん）のFさんという方から草屋根の問合せをいただきました。最初はメールで図面や画像をやり取りし、その後電話などで打ち合わせを重ね、いよいよ契約。

当初はキット販売のみで、施工指導はなしの予定だったのですが、このFさんがとても熱心。

数日間の間に集中的に疑問やや不明点についての問合せをいただき、正直圧倒されました。

それで、更に打ち合わせを重ねるうちに、情に弱いワタクシは、ソロバンをはじきつつも、「Fさん良さそうな人だし、長野ならそんなに遠くないし、何かありそうな予感もするし、施工指導に行かせていただこうかな…」という気になり、「どうせ行くなら新人の関根もトレーニングを兼ねて連れていこう」ということになり、豪華二枚看板!?で施工指導に伺うことになったのでした。

 注：このような「行くかぁ…」的な曖昧な経営判断は常になされるワケではありませんが、かなり頻繁に勝手気ままな計画が決行されます。とはいえ、車両費、交通費はしっかりご負担いただいております。念のため。

早朝に出発、約200kmをボンゴで疾走。

現場に到着すると、社長のAさんとFさんが迎えて下さいました。

挨拶もそこそこに早速施工開始。今回はシングルアスファルトの切妻屋根の施工なので、最近主流の立てはぜ葺きの草屋根とは工法が異なるため、最初の部分は私が指導させていただき、あとは関根にバトンタッチします。

このお二人、爽やかで、気持ちのいい返事をされるので、技術的なことも伝えがいがあり、とても順調に作業が進みました。途中からもう一名、頼りがいのありそうなAさんのお兄さんも方も加わります。

お約束のアクアソイルの転圧。これを適度にしっかり行わないと、性能が発揮されません。



そして完成したのがこの草屋根。最初は目砂が目立ってます。



しかし今はこのようにフサフサと草帽子の屋根になりました。



お施主さんもとても喜んで下さっているそうで、何よりです。初期の水やりもしっかりされた様子です。

余談ですが、お昼時にあれこれ話をしているうちに、Fさんとの間に共通の知り合いがいた、つまり友達の友達であった、ということが分かりました。

最初の「何かありそうな予感もするし…」という勘も、まんざらではなかったワケですが、こういうことは、よく起こります。

このようにして、辰野町に草屋根と「草を植える植木屋」さんが誕生したのでした。

長野県上伊那郡辰野町の草屋根
施工：有限会社保然
施工指導：株式会社イケガミ



愛知県の緑化推進事業がイイという話_その1

Googleで「屋上緑化　助成」と検索すると、横浜市、文京区、杉並区、そして我が世田谷区と、沢山の自治体の屋上緑化の助成制度がヒットしますが、中でも充実しているのが愛知県の緑化推進事業です。

名古屋市を例に挙げると、「工事費の2分の1以内で、かつ10万円以上500万円まで」と、他の自治体に比べて助成金の額が大きく、80㎡を越える屋上緑化であれば、この助成を活用できます。

他にも様々な条件がありますが、世田谷区の50万円、杉並区の100万円（いずれも壁面緑化と合わせての上限）に比べると破格の助成です。

 その愛知県の安城市で、屋上緑化の助成を活用して造られたのが「おかずや+CAFE」さんの屋上庭園。
ノシバの外周に灌木類が植えられたシンプルな屋上ですが、ハギがこぼれるように咲き、屋上には気持ちの良い空間が広がっています。ノシバは刈り込まず原っぱ風になるようにされています。

 当地でさりげなく美味しいお惣菜やお弁当、コーヒーを提供されているカフェの屋上に、さりげない自然が演出されています。

 勿論愛知県以外も緑化に関する助成が充実しています。
例えば東京都大田区の生垣緑化は、全面に道路がなくても境界線全てが適用対象になります。
世田谷区も「みどり33」を掲げて積極的に緑化に取り組んでいます。

活用することで気軽に屋根の上の庭を楽しむことができます。

「おかずや＋CAFE」愛知県安城市東栄町2－7－1　　http://okazuya-cafe.com/index.html

 屋上庭園設計施工：株式会社イケガミ

植木屋が草を植える時代ー草屋根キット販売2号ー

職方の寺島篤君（庭樹篤半）から相談が舞い込んだ。
「川越で草屋根をやりたいというお客さんがいるので相談に乗って欲しい」という。
職方が仕事を持ってきてくれるなんて、こんな嬉しい話はない、と二つ返事。（会長、満面の笑顔で大喜び！）

しばらくして寺島君がもう一人の職人さんを連れて事務所にやってきた。

彼らの話によると、川越の不動産業者さんから、身内の大工さんに「事務所の屋根を草屋根化したい」という相談があり、それが廻り廻って寺島君に繋がったという。
寺島君は同じく職方の樋口君（庭色樋口）のテクノホルティ園芸学校の後輩で、イケガミの仕事をとてもよく助けてくれる職方。（因にイケガミの小口和義君もテクノホルティ園芸学校。）
草屋根工事にも積極的に参加してくれ、とくに「都町の家」（設計：矢田義典/矢田義典設計室）では私のサブとして、草屋根工法のベース工事に協力してくれた。写真右端が寺島君。

その他にも「茅ヶ崎学園フィートリッヂ緑が丘保育園」や「唐木田菖蒲館（唐木田コミュニティセンター、設計：株式会社新居千秋都市建築設計）」といった難易度の高い工事に積極的に参加してくれている。

そんな寺島君の持ち込んでくれた話なので、心の中で赤いカーペットを敷きお出迎え。
社内でも話題沸騰（とは言ってもほんの数人）、是非是非やりましょう、ということになった。

 本来なら、彼らが請け負って材工で仕事をすべきところ。

しかし寺島君もまだ自信がない、というので、ならば現在進行中のキット販売方式でやってみよう、ということになった。

ちなみにキット販売には、大きく分けて三つの方法がある。

パターン１　セルフビルド
発注者が資材を購入し、自分で施工する。狭い面積で下屋や玄関ポーチなど比較的低い場所であれば可能。

パターン２
発注者が資材を購入し、業者が施工する。面積が広い場合や、高所での作業となる場合に向いている。

パターン３
パターン１、パターン２のいずれかに、施工指導を行う。屋根形状が多少複雑な場合や、責任施工並みの仕上りが期待できる。（責任施工のように保証はつきませんが、草屋根工法自体は漏水やトラブルの要因を考えられる限り排除しているので、心配は無用です。）

今回の場合、寺島君がある程度施工に慣れているとはいえ、ケラバ側の納まりなどが未定の場所もある。また、仕事の窓口になった造園屋さんの仲間も集まるので、講習の意味合いも込めて、パターン3で草屋根を施工することになり、金大の原社長にも快く了承していただいた。

 迎えた当日。

寺島君と取りまとめをする鈴木隆志さん（鈴木造園）を初めとして6人が集合。
皆さん真面目でやる気があり、とても良いチーム。しかも皆若い。
建設業従事者の高齢化が問題になっているが、別の世界の話のようだ。

朝礼、RA活動の後施工開始。
4tユニックを持っている人がいて本当にラッキー。弊社関根の施工指導のもと、順調に施工が進む。関根はアルバイト時代から草屋根工事を経験しており、つい先日も大府市のY邸（設計：倉橋友行/倉橋友行設計室）で現場責任者を務めているので、今回は独り立ちのテストも兼ねて、殆ど口を出さないことにしたのだ。

これが本人にはプレッシャーらしく、時折ミーアキャットのようにこちらの顔色をうかがっているのが面白い。無理もないよな、まだ二年生だし。

 金網の取付状況

アクアソイル育成用の敷設状況

 最後に仕上りの写真を撮ることに。誰かが「社長、ユニックのバケットに乗って撮影したらどうですか？」というので、お言葉に甘えて人生初バケットで、屋根の横から撮影。
もう少し引きがあると良いのだが、後ろに電線もあるので今回はこの程度でご勘弁下さい。（ホントは高所恐怖症でこれ以上高くできなかった…カメラ付きドローンが欲しい！）

発注者の有限会社金大、原紀明社長も大満足。
更に喜ばしいことに、この草屋根は川越市の屋上緑化助成第一号に認定された。
場所は川越市の埼玉県道39号川越坂戸毛呂山線沿い。直ぐ先には川越の古いまち並みがある。
草屋根がきっかけになり、この通りの景観が良くなるといい、というのも発注者の願いであったので、この助成の意義は大きい。

 最初の草屋根工法の発注者が、「これからは植木屋も草を植える時代になる」とおっしゃってから、12年が経った。（画像は最初の草屋根工法の施工風景）

今こうして若い職人が嬉々として草屋根工法に携わっているのを見ると、あの言葉が現実になりつつある、と感慨深い。

さあ、準備は整った。草屋根工法は次の段階に進む。



風を知らせる

地域で約半世紀にわたって活動しつづける工務店の新しい事務所兼ショールーム。

仕事をされる方の新しい空気を植物が伝えてくれたらいいな、と考えながら植栽しました。





植物を供給してくれた装景NOLAの長谷川隆明さんに仕上がりの写真を送ったら、「樹々も喜んでいるように感じます。多くの人に風を知らせてがんばってもらいたいです」という返信。

 「風を知らせる」かあ…。



株式会社三京建設本社ショールーム植栽（目黒区中根）／設計施工：イケガミ／植物生産・供給：川植、装景NOLA、庭職樋口、植保

屋根の上の庭_狛江の家

草屋根は6寸、7寸の勾配にも対応しますが、急になればなるほどコストが上がりますし、メンテナンス性やユーーティリティが低くなることも間違いありません。

勾配が緩くて、面積が広ければ、より安全に楽しめますし「狛江の家」のように二階のテラスと連続させることで、より楽しみやすくなります。

設計をされた建築家の落合雄二さんによると、クライアントはこの草屋根をとても喜んでおられ、また楽しまれているようです。

確かにここなら、寝転がったり、本を読んだり、色々な楽しみ方ができそうですね。（十分注意した上で!!）

この写真にはクライアントの姿はありませんが、楽しまれる姿が目に浮かぶようです。

狛江の家／設計：U設計室／草屋根設計施工：株式会社イケガミ

写真提供：U設計室



黄色いコンクリートを、庭に

アクアソイル工法は「屋上緑化工法」ですが「人工地盤緑化工法」という場合もあります。自然の地盤ではなく、人工的に造られた地盤を緑化する工法、という意味です。
「土壌環境を整える」のような事例は極端だとしても、建築物の外構の土壌環境は一見自然地盤に見えて、実は「土壌の固結」「排水不良」など、人工地盤化しているのではないか？であればアクアソイル工法の技術を応用できるのでは？このことは随分以前から考えていたことでした。

2009年に建築家を通じて「現在駐車場として使っているコンクリートの床を壊して庭にしたい」という相談を頂きました。

元々その家には来客用に広い駐車場を確保されていましたが、新しい家主は車を持たない、あるいは持ったとしても小さな車なので、駐車スペースは最低限確保されていれば十分で、後のスペースは庭にしたいという希望をお持ちとのこと。画像は庭が出来る以前の状況です。

建築家からは「昔世田谷あたりでよく見かけた、芝生土留の雰囲気が生かせたらいいね」と短いアドバイスをいただきました。こんな感じの外構でしょうか。

このような場合、床のコンクリートを壊して、そこに新たに土を盛り、庭を造るというのが一般的な手段です。それで最初はコンクリートを斫（はつ）ることを検討しましたのですが、この斫りの費用とコンクリートの処分費用も大きな金額になることが分かりました。コンクリートはリサイクルされるのでしょうが、壊すのにお金をかけるのは勿体ない、とはいつも思うことです。

あれやこれや考えているうちに、冒頭の考えがふと頭を過りました。
グランドレベルとはいえ、コンクリートなのだから、これは「人工地盤」だよな...。

その思いつきと「昔世田谷あたりでよく見かけた、芝生土留の雰囲気...」というアドバイスで生まれたのがこのスケッチです。

この黄色いコンクリートが屋上の床だと思えば、アクアソイルで自由にアンジュレーションをつけられるので、自由度も高い。
更に世田谷区には緑化に対する手厚い助成があります。全面道路の巾が4m以上であれば、生垣や花壇の造成にかんして助成が受けられます。
みどり３３ エライ！

工事は、このように道路側の限られた部分のみを斫り、元のコンクリートは残したままで行われました。

画面右手に「曲がるコンパネ」が敷設してあります。この内側の部分に土舗装をして、あとの部分にはアクアソイルを客土し、このように仕上げました。

はしご状の模様は駐車場で、小さな車ならここに停められるようになっています。

別アングルのbefore-afterです。（写真提供：郡山建築設計事務所）

きっかけはコンクリートの廃棄が勿体ない、ということでしたが、こんな事もできる、という良い事例になったと自負してます。

クライアントの希望＋建築家のアイデア＋技術＝開かれた庭

まちの風景を変えましたね。

事例を増やしたいメソッドの一つです。

O邸外構改修工事／建築設計：郡山建築設計事務所／造園設計：株式会社イケガミ

［植栽基盤］駐車場の上にアクアソイル工法を敷設。端部は芝土留。
［植栽］ヤマザクラ、イボタノキ、灌木類、コウライシバ。











buffer:屋上緑化の緩衝効果-1 都市型局地的豪雨編

近年、気候変動による局地的豪雨が原因の被害が頻発しています。「バケツをひっくり返したような」とは局地的豪雨には情緒的な表現で、実際はあまりの激しい雨に恐怖すら感じることがあります。アスファルト舗装の増加と緑被率の減少によって、地下の排水溝のキャパシティを超えた排水が、街を水浸しにする光景は珍しくなくなりました。深刻な事故が起きたこともあります。

減少した緑を補う屋上緑化ですが、都市型局地的豪雨に対する緩衝効果はあるのか、検証してみたいと思います。

面積100㎡、土の厚み300mmの屋上緑化があったとします。

ここでゲリラ豪雨のことについて気象庁のお天気相談所に電話し、「ゲリラ雷雨のことでお尋ねしたいのですが...」と話した途端に「気象庁ではゲリラ豪雨という言葉は使っていません」とかなりきっぱり言われてしまいました。失礼しました。正確には「局地的豪雨」と呼ぶそうです。

過去のデータから、局地的豪雨に似た記録を探し出してみます。降雨量は「24時間最大降雨量」「時間あたり最大降水量」「10分あたり最大降水量」のデータが参照できますが、ここでは観測史上最も多い10分間で35mmの降雨量（1966/ 6/ 7）が降ったと仮定します。（観測地点は東京）データは下記のページを参考にしました。

観測史上1～10位の値（ 年間を通じての値）

屋上緑化がない場合は、降雨はそのまま屋上からドレイン（排水口）に集約されて建物の外に排出されます。（下水道を通って川に流れ、やがては海へと...）

アクアソイル工法で緑化した屋上緑化がある場合、降雨は一旦屋上緑化に浸透し、排水設備を通って地下の排水溝に流れ込みます。アクアソイル内での排水のスピードは、豪雨に見舞われる前の状況によって異なりますが、ここでは長雨が続いた後で、更に豪雨に見舞われるという最も厳しい条件で検討してみましょう。

アクアソイルの飽和透水係数（アクアソイルが十分な水分を含んだ状態での排水性）は以下の通りです。

８×10^-3cm・S^-1

これを分かりやすい単位にすると

８×0.001＝0.008cm=0.08mm

0.08mm/s

つまり１秒間に0.08mmのスピードで浸透する、ということになります。

これを先ほどの気象庁のデータに合わせるために、10分ごとになおすと、以下のようになります。

0.08×60（分）×10＝48mm

10分間で48mm浸透する、つまり10分で35mmの降雨でも植栽基盤はオーバーフローしない、ということです。

その後降った雨は300mmのアクアソイルを、48mm／10分=0.08mm/sで浸透していきます。

300÷0.08＝3750　3750÷60＝62.5分

つまり、降った雨が即そのままドレインに流れ込むただの屋上に対して、屋上緑化は1時間以上の時間を稼いでドレインに流れ込みます。

植栽基盤には排水口があるので、貯水機能という表現は正確ではありませんが、都市型局地的豪雨をバッファする機能としては、十分な機能を発揮することがお分かりいただけると思います。

屋上緑化が都市型局地的排水に伴う地上部の排水不良を解決する手段になる、ということは以前から言われたことです。その点からも屋上緑化が増えて欲しいものです。十分な厚みを持たせる事で、その効果はより顕著になるでしょう。

勿論機能ばかり追求するのではなく、環境改善に貢献する植栽であれば言う事はありません。

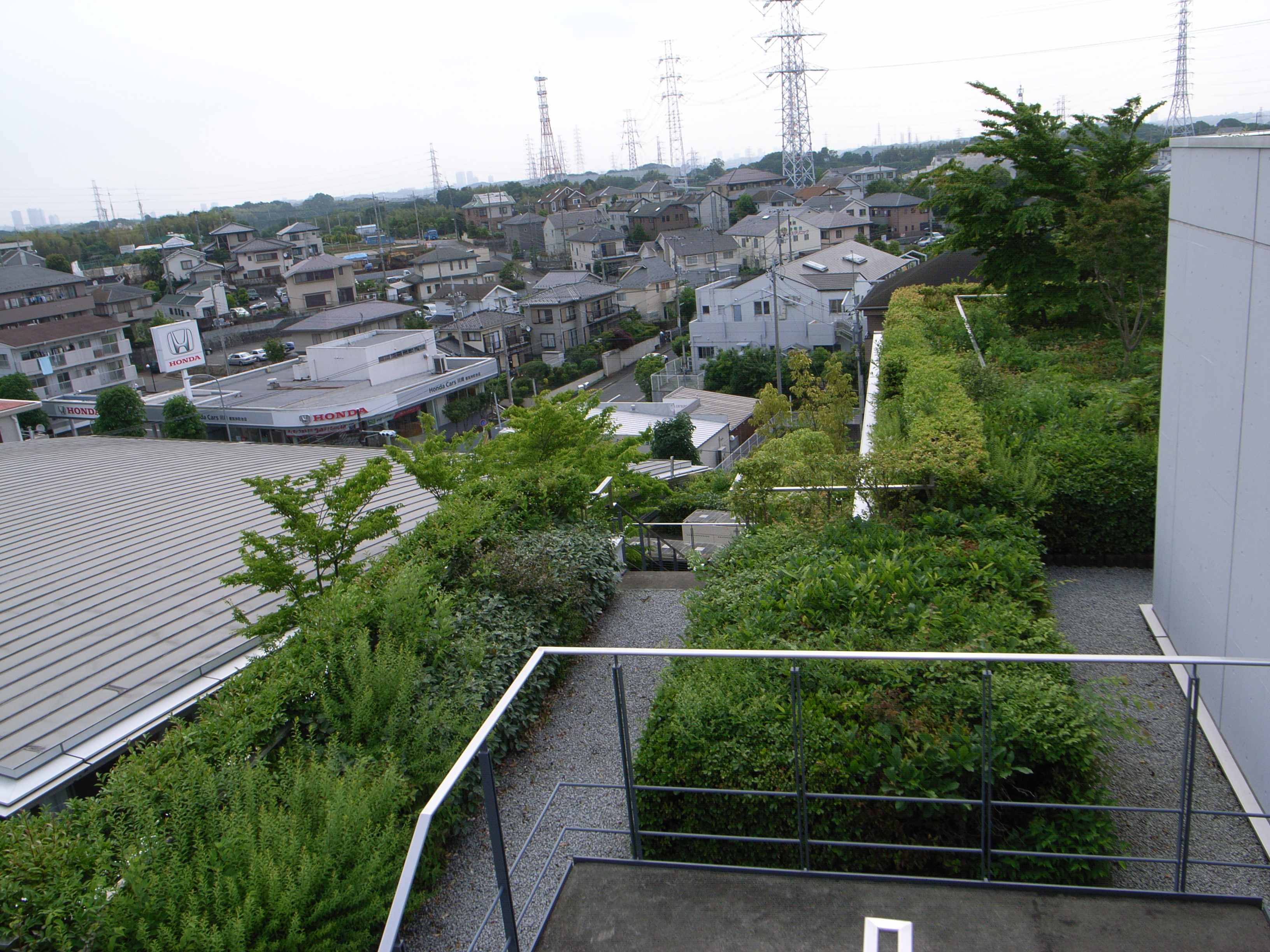

このような大規模な屋上緑化があると、地上に流れ出す排水をかなりの時間抑制できます。植栽が多様で、その点でも素晴らしいと思います。

株式会社サカタのタネ本社／建築設計：株式会社日本設計／ランドスケープデザイン：プランタゴ

植栽基盤施工：株式会社イケガミ















土壌環境を整える

「自宅周辺の土地は、地球上の九十パーセントを占める、農業に適さない土地（ある種の牧草地以外）に分類できる。私の家の場合も固く締まった重い粘土質の土地だ。これを耕すために二度堀りして、シャベル二本の柄を折るはめになった」（「社員をサーフィンに行かせよう」イヴォン・シュイナード著）

日陰で植物がなかなか育たない、という話をよく耳にします。実際そのような相談を受けて現場を拝見するのですが、殆どの場合日照条件ではなく、他の条件で生育が悪くなっていることが殆どのようです。

そもそも日陰で植物が育たない、ということはなさそうです。googleで「日陰で育つ地被類」と検索すると、決めるのに困る位の樹種が表示されますからね。検索するまでもなく、植木屋さんは日陰で育つ植物を沢山知っています。

 では「他の条件」とは何か？一言でいうと土壌環境です。

私たちは木を植えるとき、目に見える条件、日当りや風通しに目を奪われがちですが、植物が水分と養分を吸収する根の張る大切なスペースである「土壌」の環境を考えなくてはい、ということになります。

 いくら良い植物を選んでも、土壌環境が悪いと、植物は健全に育つことができません。土壌環境の一番大事な要素が「通気排水」です。

他にも養分という条件がありますが、これは殆ど二の次で、排水と通気さえ良ければ、かなりの確率で良い植栽、良い庭を手に入れることができます。養分のことをないがしろにするつもりはないのですが、収穫を目的としない造園植栽は、イメージされるほど沢山の養分を必要としないのです。多いより少ないほういい、とも言えます。そのことについては別の機会を設けて説明しますが、一番大事なのは「通気排水」です。

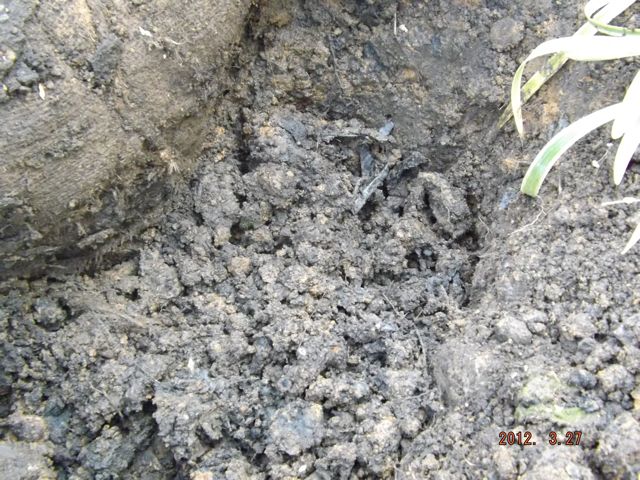

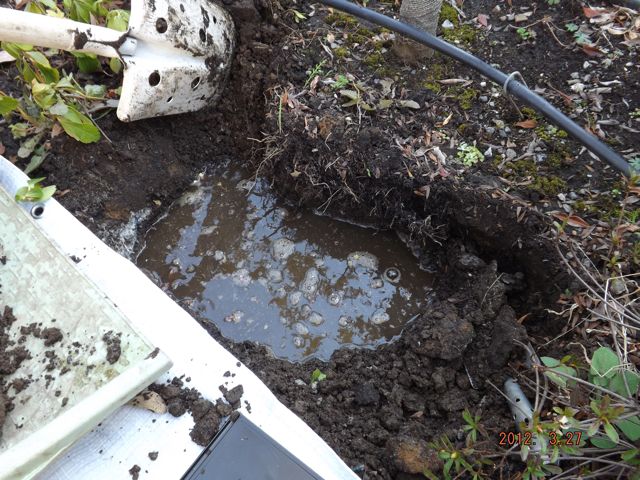

 写真はある施設の植栽改修をするために事前に行った試掘調査の状況です。施工後数年を経ても植栽が育たない状況に疑問を抱いたクライアントからの要望で行いました。掘り進んでみると、地表からマイナス300mmのレベルで水が出てきました。周辺の排水が植栽地に集中している上、排水が悪いので、ご覧のような状態です。溝泥のような匂いがします。

ただ排水が悪いだけでも問題なのに、その上「シロモンパ」と言われる菌が繁殖していて、放っておけば他の植物に伝染し、枯れてしまいかねない状況です。



地下に何かしらの遮蔽物があり、それが排水を悪くしています。排水が悪くなると通気が悪くなって、嫌気性の微生物やシロモンパのような悪い菌が増えるので、土壌環境は悪化の一途をたどります。悪条件で全く発根していない植物もあります。

改善策として地下の排水を阻害している層を壊して、溜まった水が円滑に排水しやすいように穴をあけることになりました。重機にオーガーという直径200mmの大きなドリルを取付け、穴を空けます。この時は約4mの深さまで穴をあけたところで、ようやく排水するようになりました。元々の土壌は、前述のシロモンパは繁殖している恐れがあるので、取り除いた上で、殺菌剤を散布します。殺菌剤は使い過ぎるとよい菌が増えるのを邪魔するので、最低限の使用量とします。

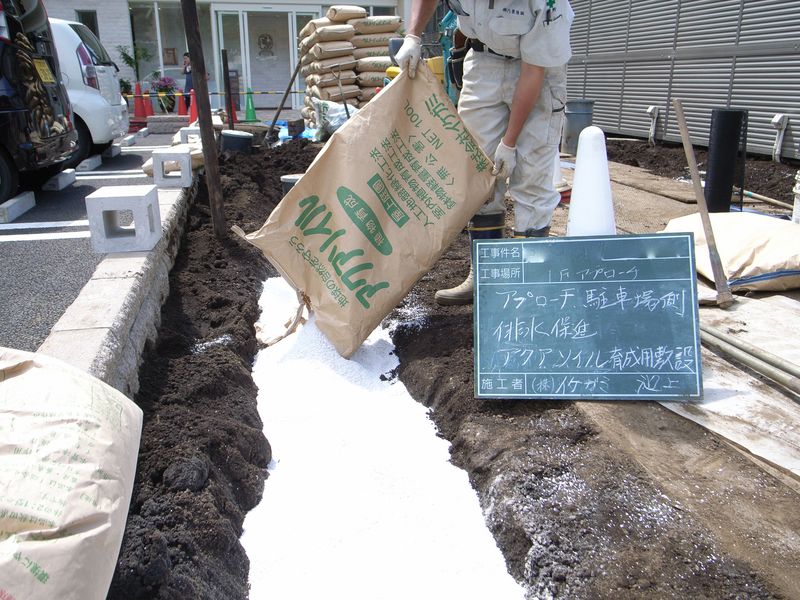

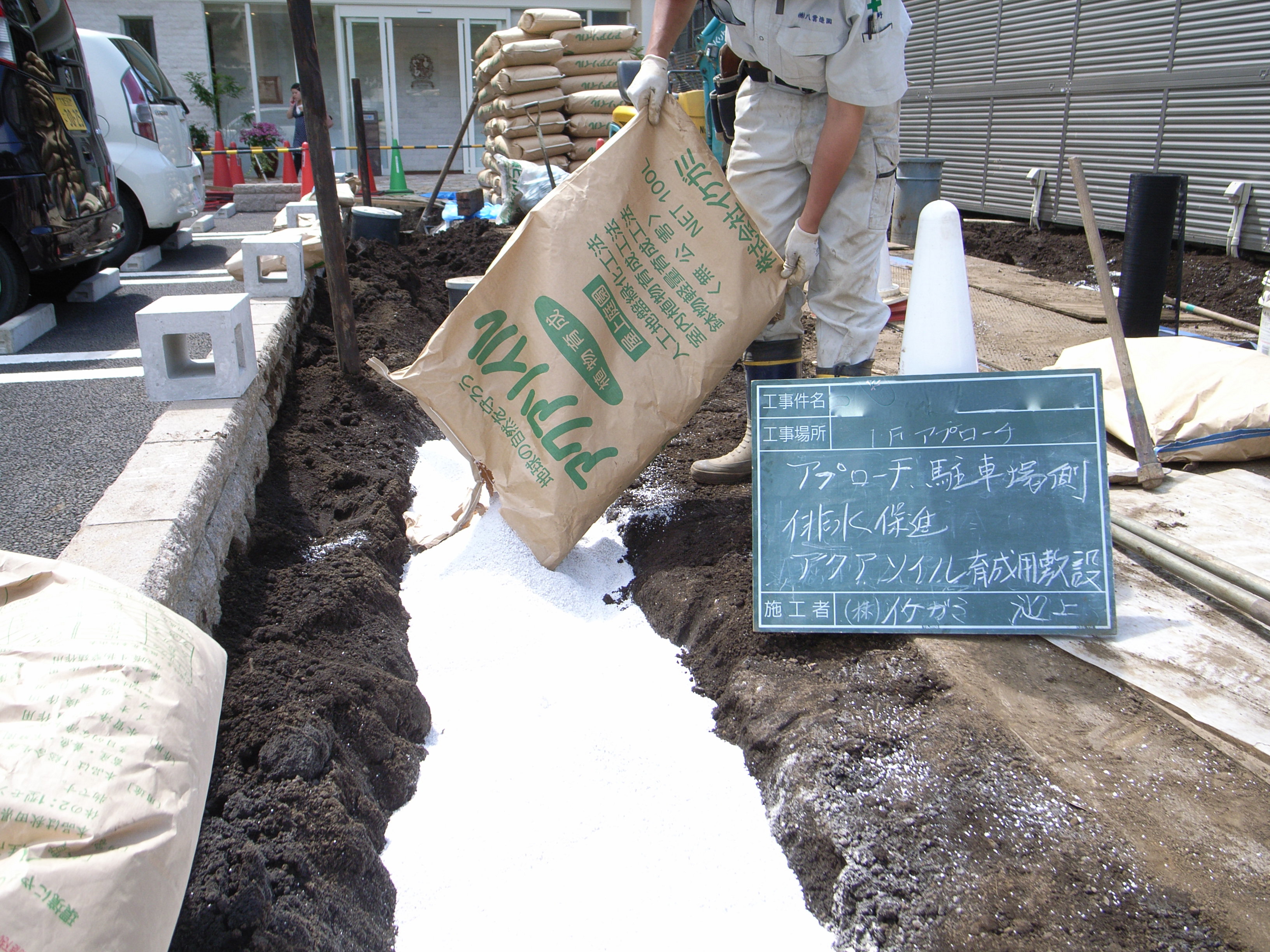

そして新たに二種類のアクアソイル（排水用・育成用）を敷き込み、植物が水分を吸収しやすいように、改良材を加え適度な固さにし、十分な通気排水を確保します。

 そうやって土壌環境を整えると何が起きるのでしょうか？

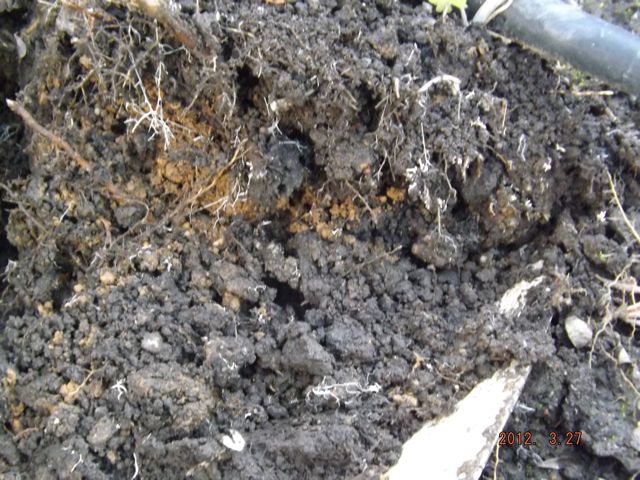

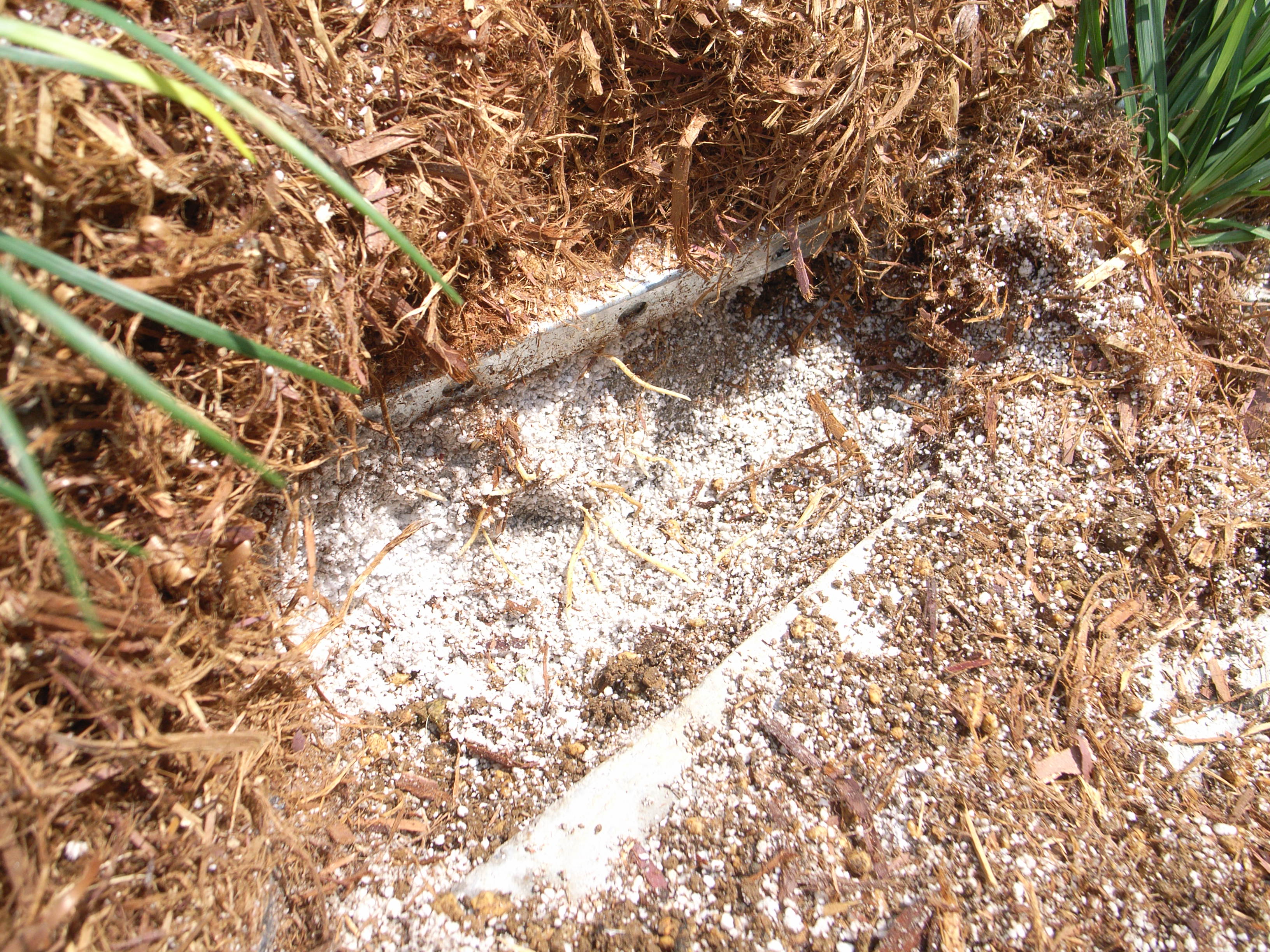

 写真は植栽後3日経ったケヤキの根です。同じ場所に植栽されていた前のケヤキは、植栽後１年を経過しても殆ど発根していませんでした。土壌環境を整えるだけで、こんなに素早く根が生えてくるのです。真ん中あたりに白い根が生えているのが分かるでしょうか。（この根を見たとき、現場の全員が歓声を挙げました。感動の光景でした。）

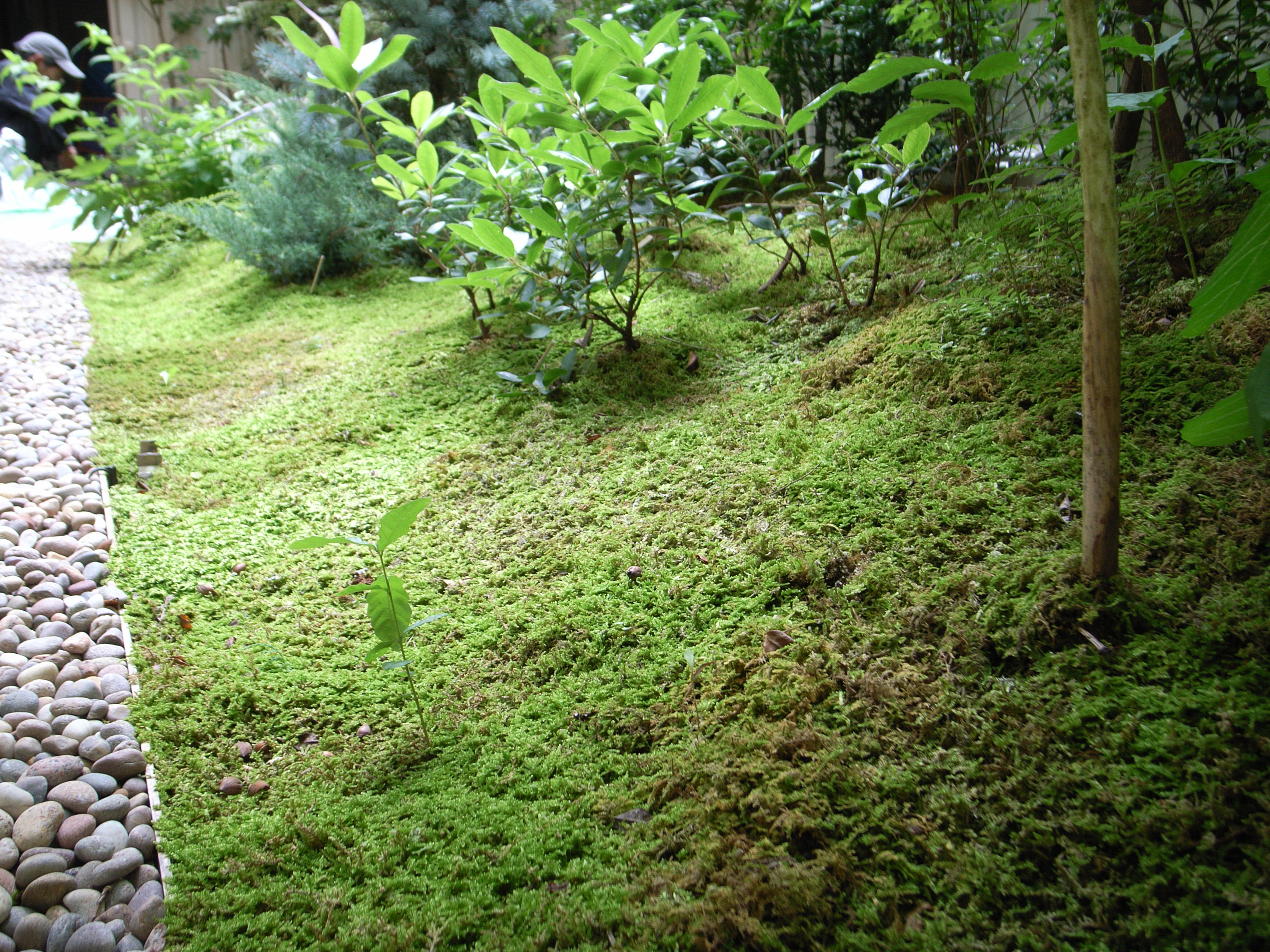

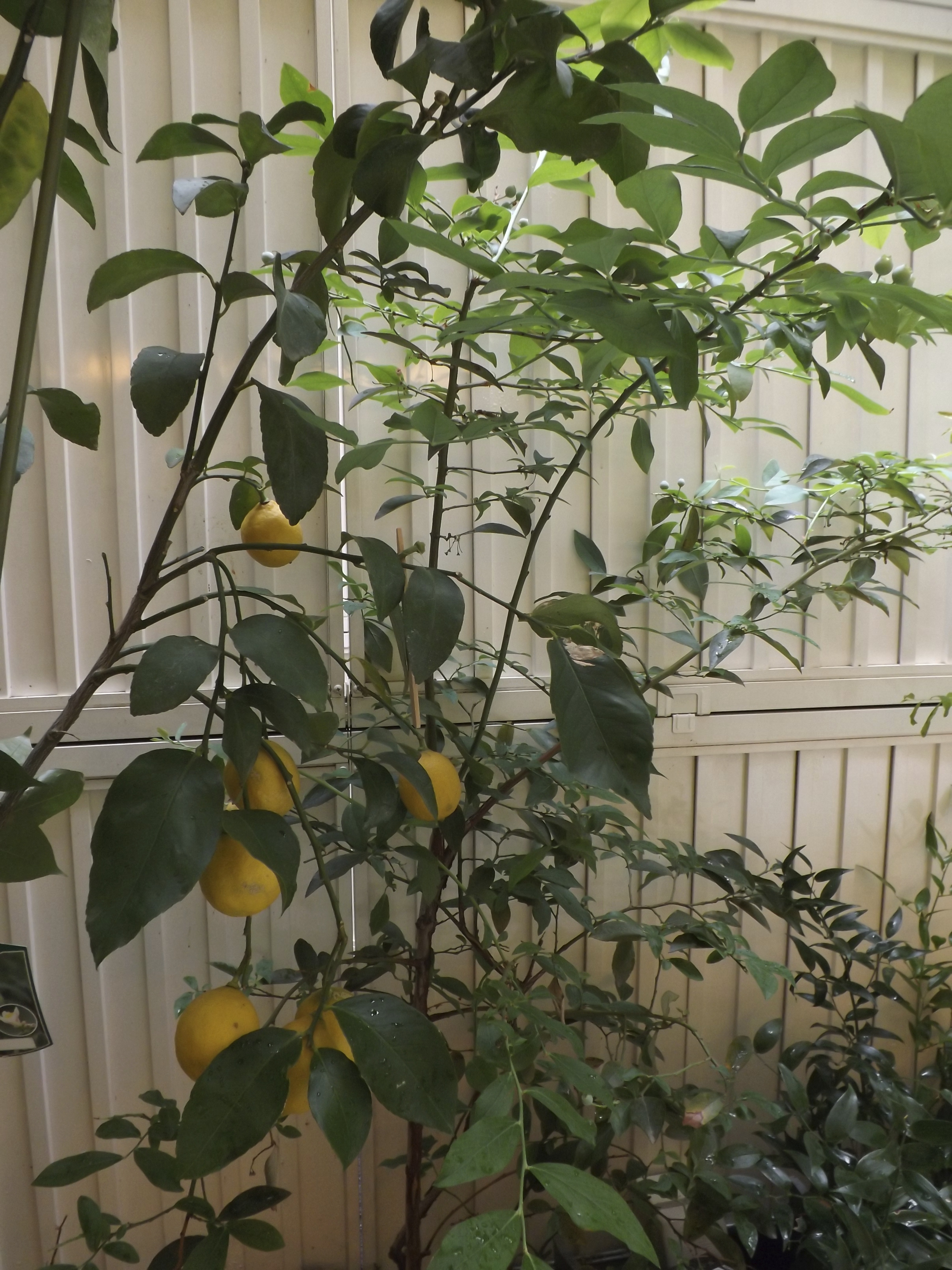

やはり同じように改良した現場内の別の場所では、日陰にも関わらずレモンが実り、クヌギの実生苗が育っています。他の植物も、瑞々しく育っています。



土壌環境を整えれば、植物は育つ。そのことは知っているつもりでしたが、ここまではっきりとそのことを見せつけられたのは初めてのことです。継続して観察しながら、他の仕事にも生かしていきたいと思います。

イヴォンが家庭菜園で「スコップの柄を二本折って」学んだ、と書いているように、後から行う土壌改良には少なくない労力が必要になります。外構植栽を検討されるときは、樹種は勿論のことですが、土壌という隠れた環境にも目を向けてみてはいかがでしょうか。

電気ビル_アクロス福岡_130326

福岡を訪問しました。訪問先は現地の私大だったのですが、せっかくの機会なので施工事例を訪問。

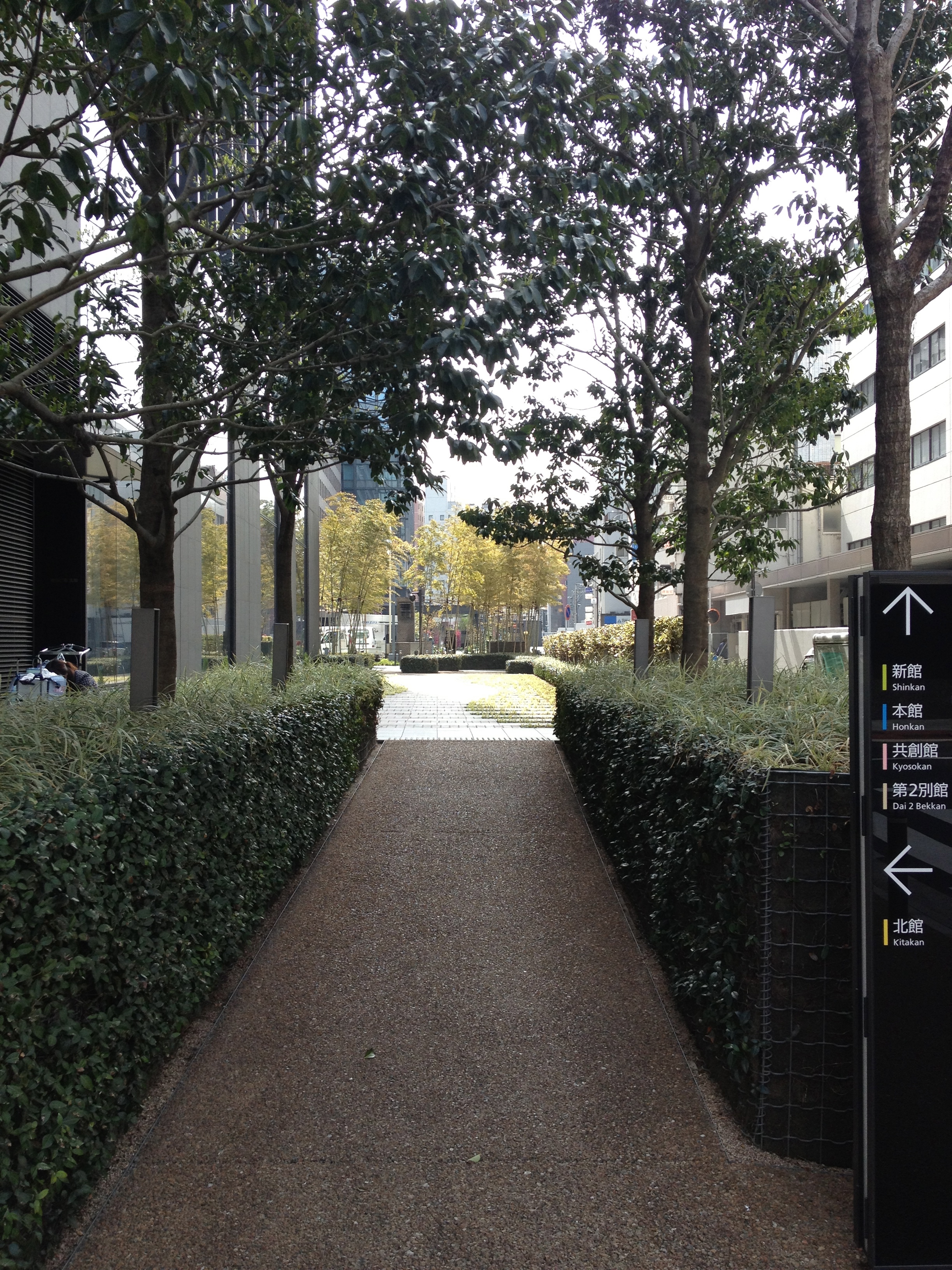

まずは渡辺通りの電気ビルの外構です。

ここは５×緑の仕様です。背の高いカゴを施工するのに随分苦労しました。側面のテイカカズラが覆うまで少し時間を要しましたが、まずまずの状態ではないでしょうか。

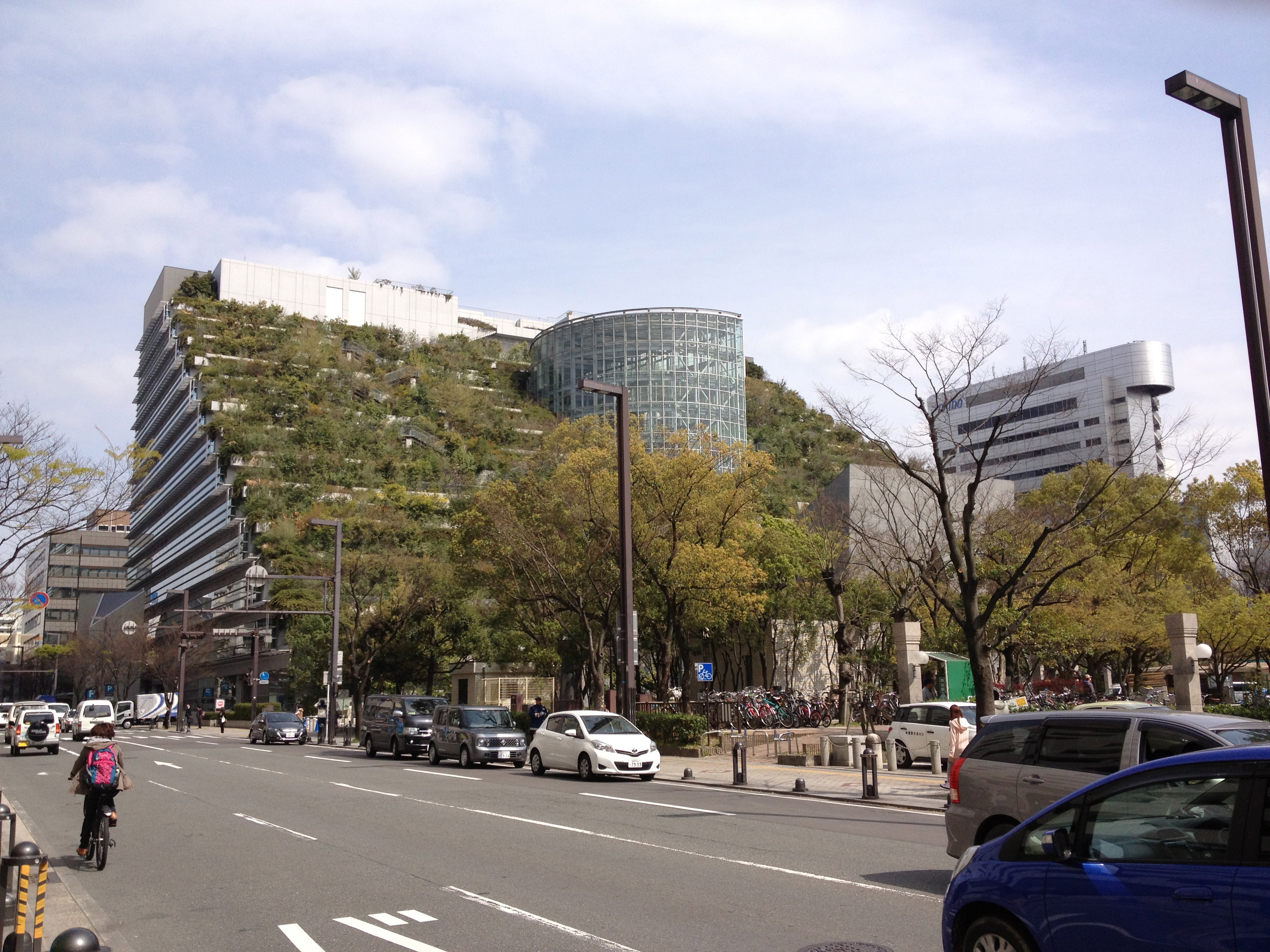

次に歩いてアクロス福岡に向かいます。

採用されたメーカーが書くと我田引水の誹りは免れないでしょうが、やはり素晴らしい、いや凄いの一言に尽きます。世界に誇る日本の建築物緑化と言っても全く差し支えない。

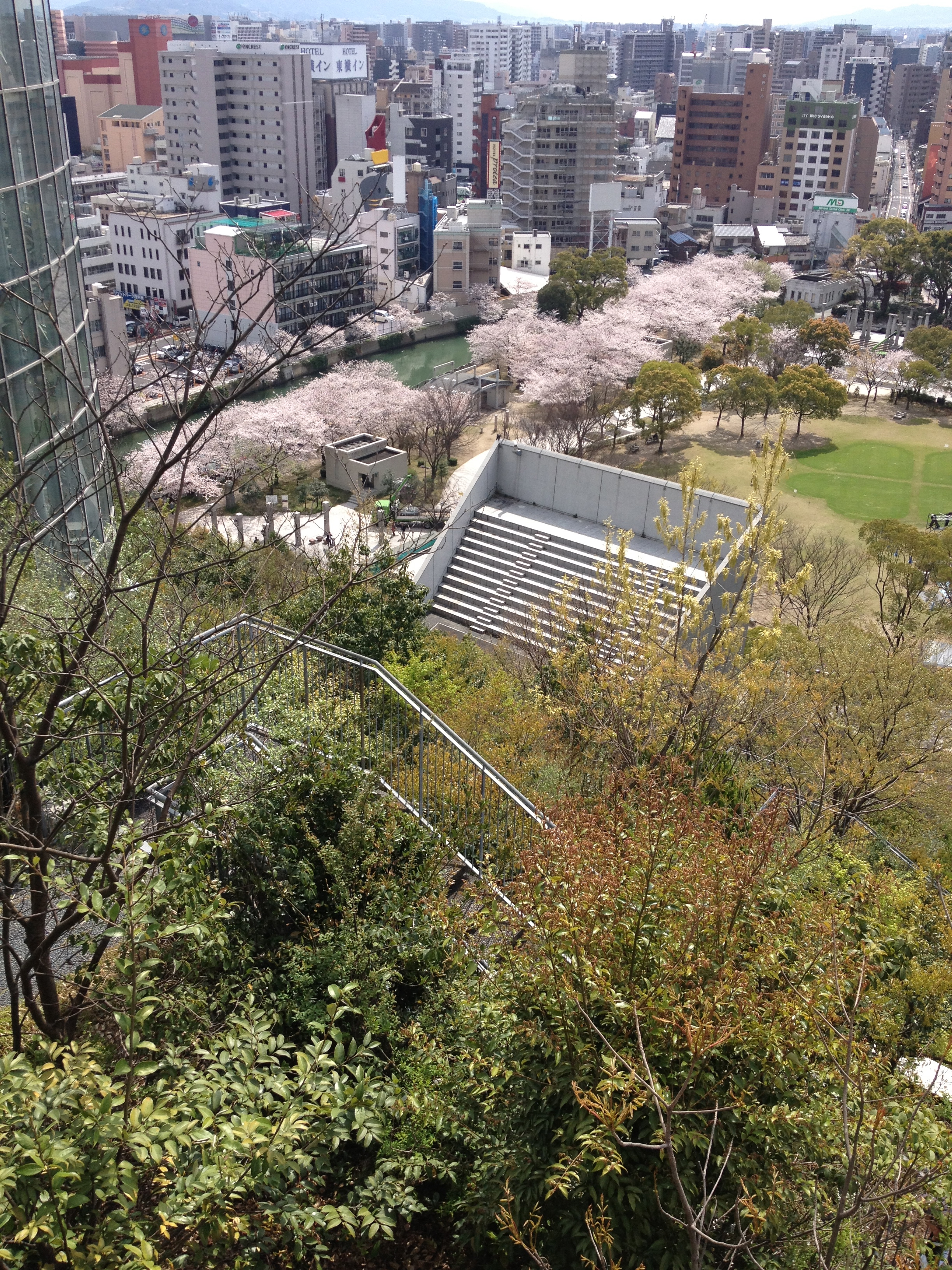

上階から地上を見下ろすと那珂川沿いのサクラが見事で、何度も見返してしまいます。良い季節に訪問しました。

沖縄の事、原発のこと、滅入ってしまうようなニュースが多いけど、日本人の中にはこういう凄いことができる人がいる。そう思うと力が湧いてきますね。

私も、だれかにそう思ってもらえる仕事を一つでもやってみたい。
